ARGUS 900 VIDEO LINE

ОПИСАНИЕ EFER ARGUS 900 VIDEO LINE

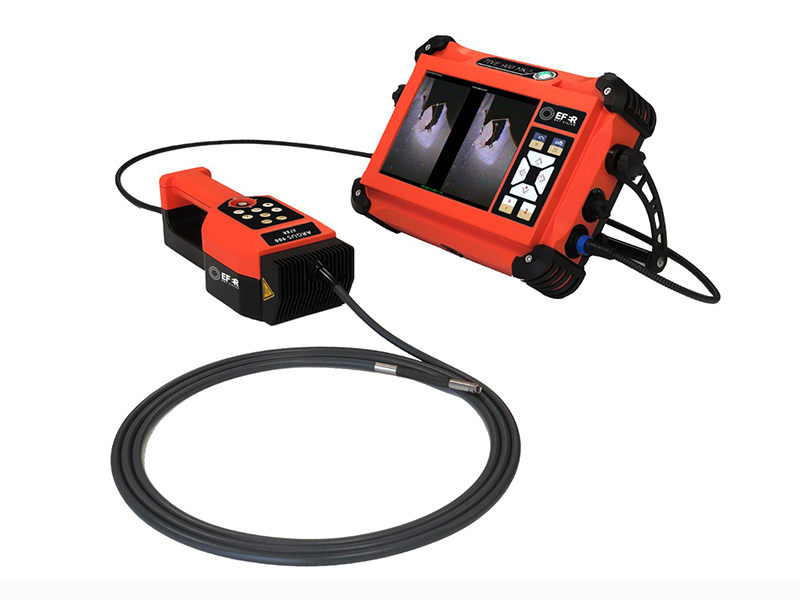

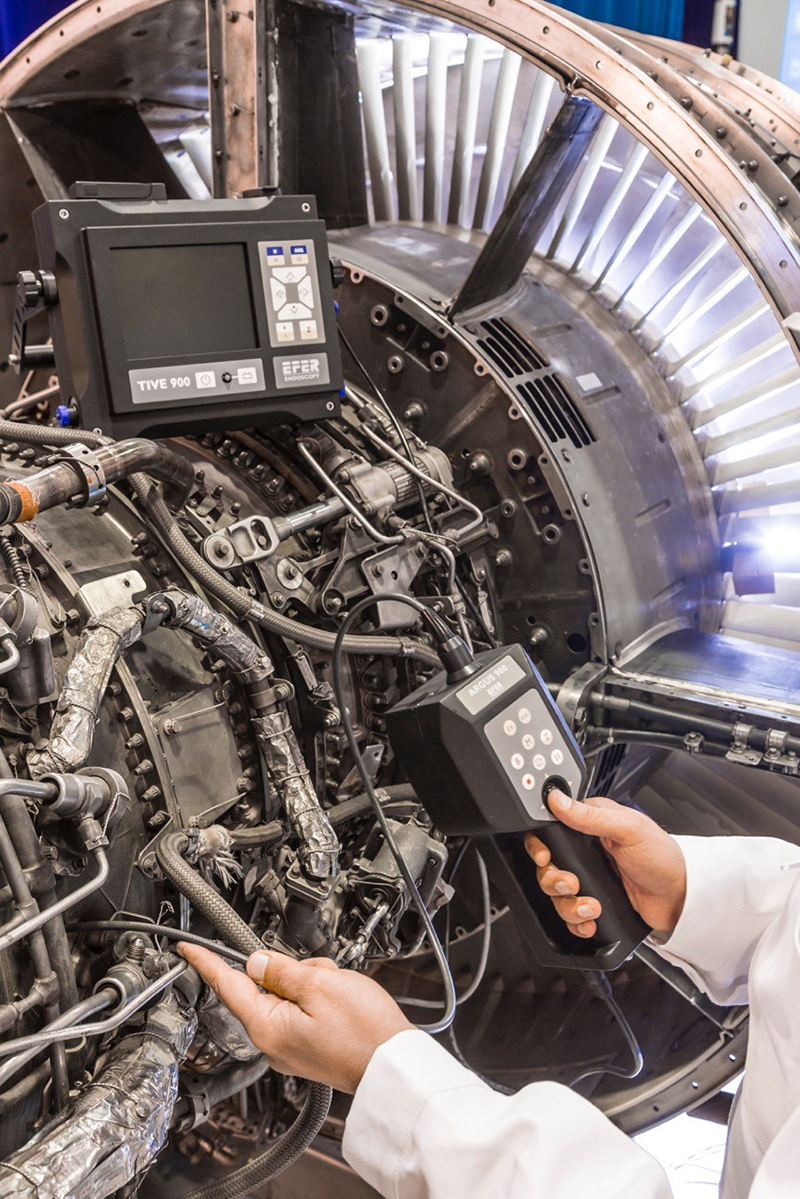

Система дистанционного визуального контроля с измерением геометрических параметров объектов 3DSIZER реализована посредством системы ARGUS 900 и линейки сменных зондов ARGUS 900.

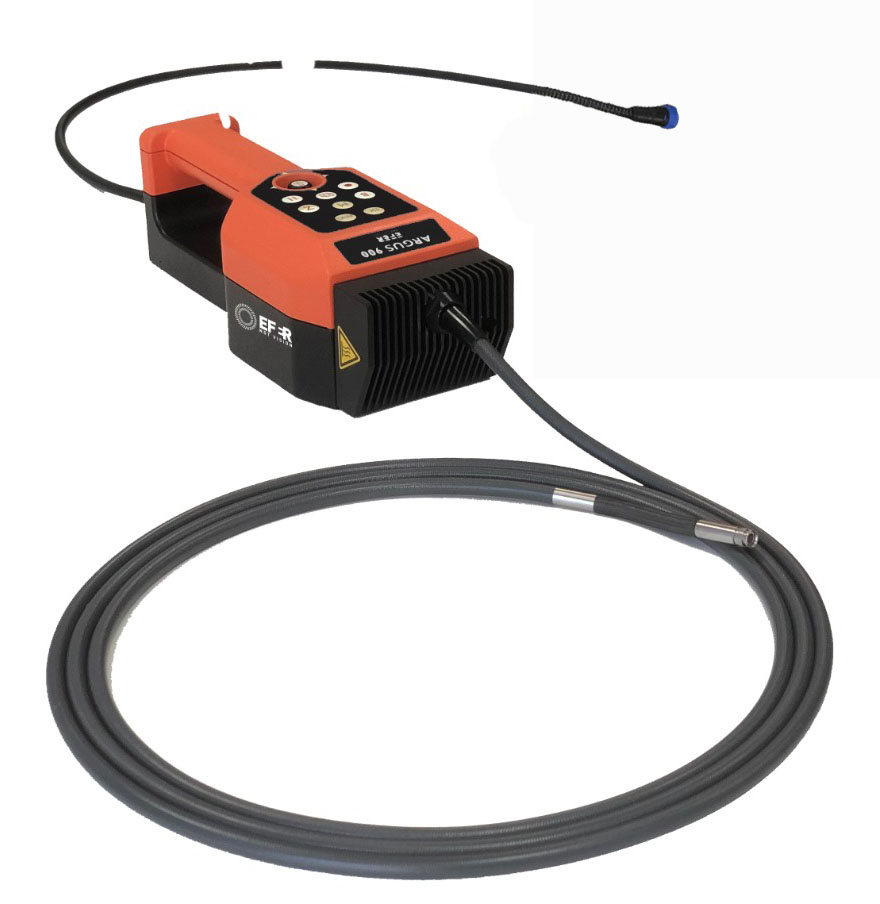

• Зонды диаметром 4.0 мм и длиной до 3 метров;
• Зонды диаметром 6.0 мм и длиной до 8 метров;
• Стереоскопические объективы для измерения геометрических параметров дефектов в прямом и боковом направлении обзора;
• Температурный датчик с сигнализацией перегрева, встроенный в головку зонда;
• Всесторонняя артикуляция 360° с управлением при помощи джойстика;
• Кнопки управления основными функциями на блоке зонда, а так же управления всеми функциями системы при помощи кнопок на базовом блоке.

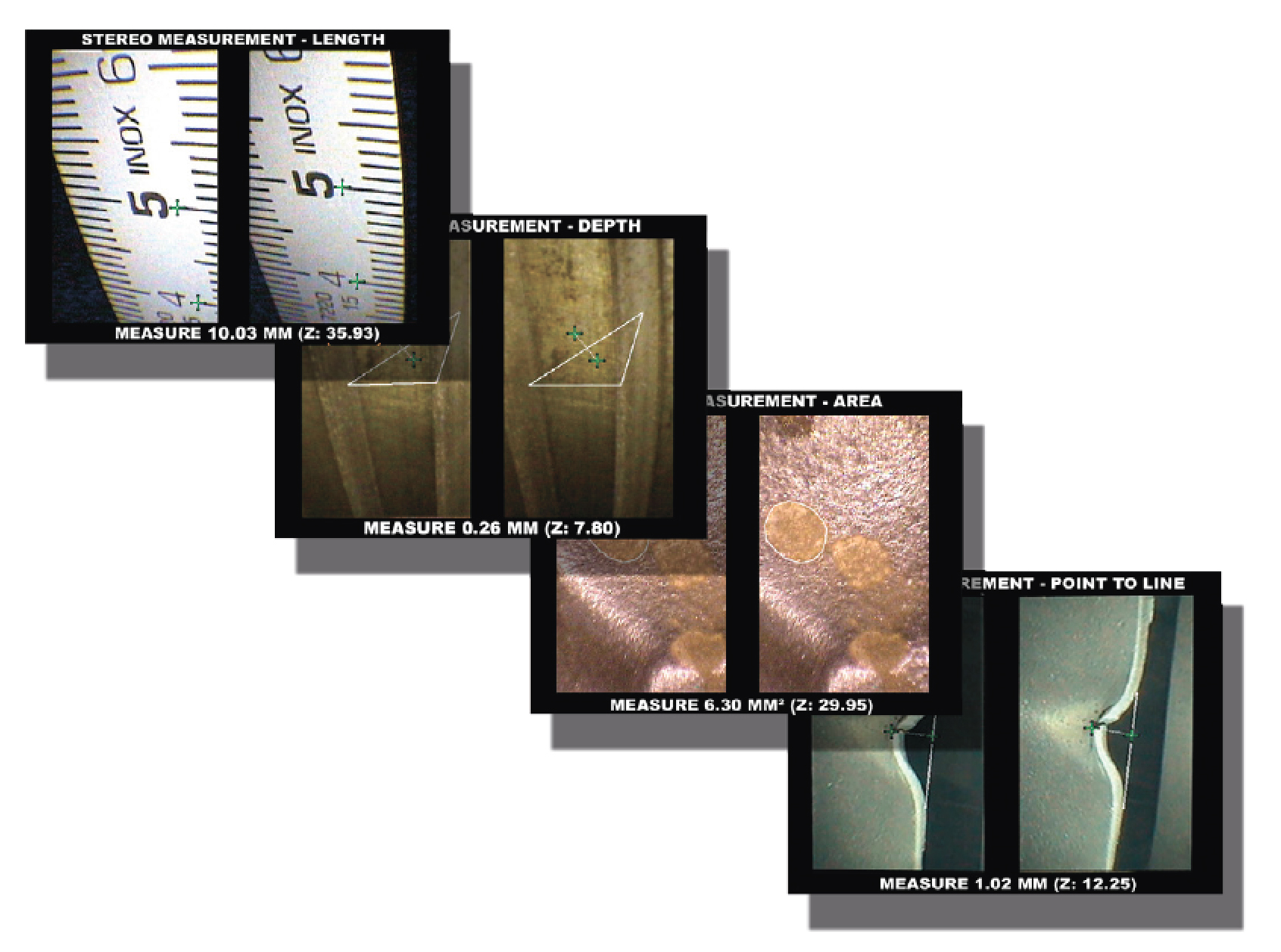

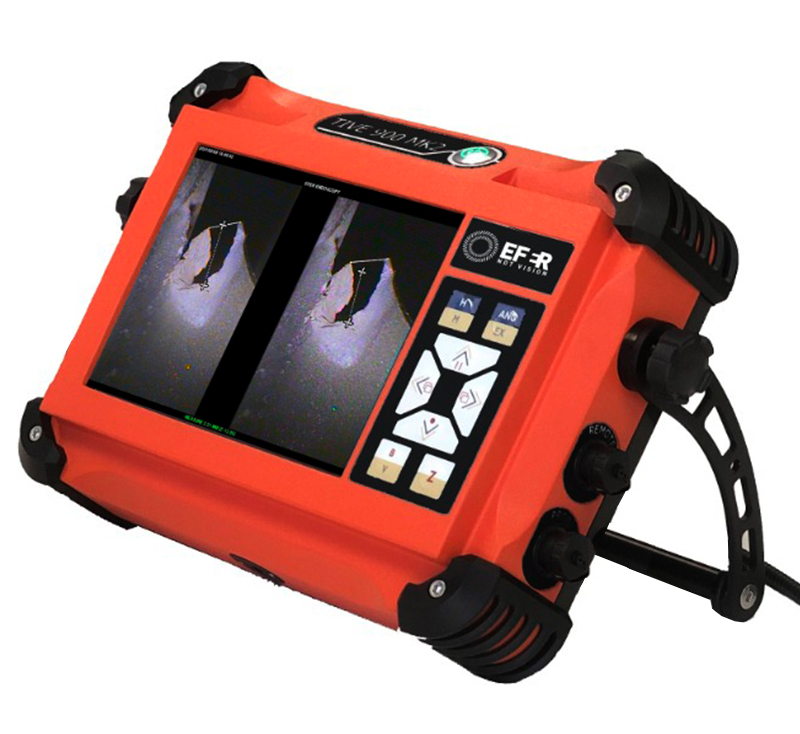

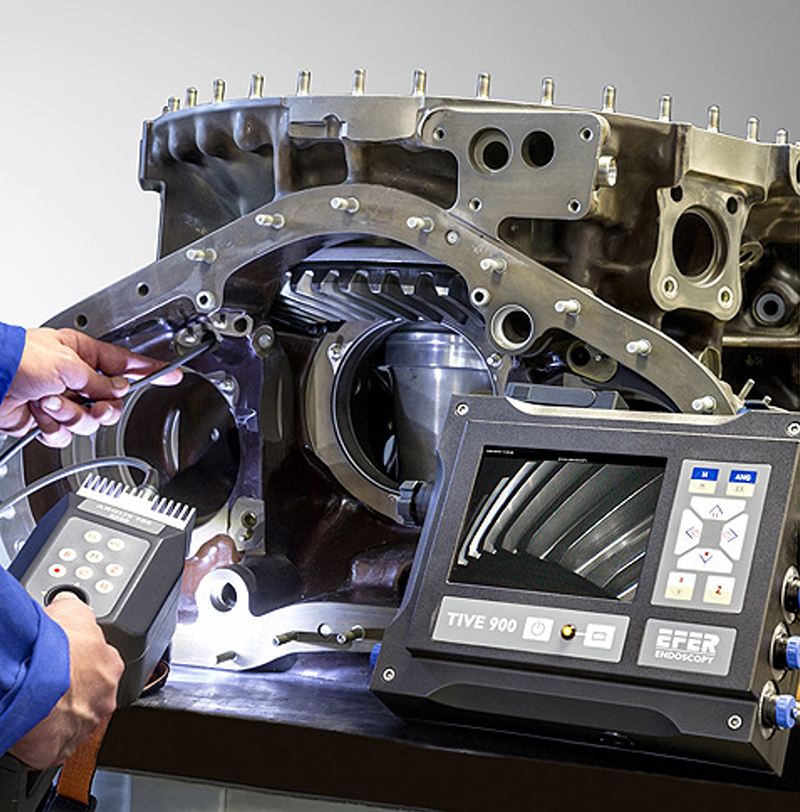

Базовый блок TIVE 900 обладает функционалом измерения геометрических параметров дефектов на базе алгоритма 3DSIZER. Измерительный базовый блок используется в сочетании с линейкой сменных зондов ARGUS 900 и сменными стереоскопическими адаптерами прямого и бокового направления обзора. Данная система является мощным и современным метрологическим инструментом, реализованным на базе 3D измерений.

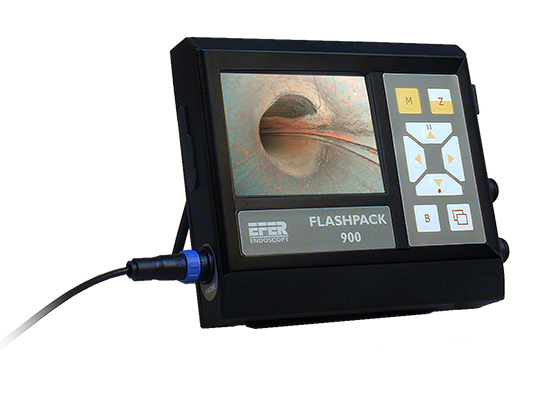

Базовый блок FLASHPACK 900 не обладает функцией измерения.  Используется совместно с линейкой сменных зондов ARGUS 900 и сменными оптическими адаптерами.

СПЕЦИФИКАЦИЯ EFER ARGUS 900 VIDEO LINE

ДИАМЕТР	АРТИКУЛ	РАБОЧАЯ ДЛИНА	ВСЕСТОРОННЯЯ АРТИКУЛЯЦИЯ
4.0 мм	VSD-40-A2-200-ST9	2 м	150°
4.0 мм	VSD-40-A2-300-ST9	3 м	150°

ДИАМЕТР	АРТИКУЛ	РАБОЧАЯ ДЛИНА	ВСЕСТОРОННЯЯ АРТИКУЛЯЦИЯ
6.0 мм	VSD-60-A2-200-ST9	2 м	150°
6.0 мм	VSD-60-A2-300-ST9	3 м	150°
6.0 мм	VSD-60-A2-200-ST9	6 м	150°
6.0 мм	VSD-60-A2-200-ST9	8 м	150°

ДИАМЕТР	АРТИКУЛ	РАБОЧАЯ ДЛИНА	ВСЕСТОРОННЯЯ АРТИКУЛЯЦИЯ
8.4 мм	VSD-80-A2-200-ST9	2 м	150°
8.4 мм	VSD-80-A2-300-ST9	3 м	150°
8.4 мм	VSD-80-A2-600-ST9	6 м	150°
8.4 мм	VSD-80-A2-800-ST9	8 м	150°

ДИАМЕТР	АРТИКУЛ	ТИП	НАПРАВЛЕНИЕ ОБЗОРА	ПОЛЕ ОБЗОРА	ФОКУСНЫЙ ДИАПАЗОН	МОДЕЛЬ
4.0 мм	TV40-A80 (1)	Стандартный	Прямое	80°	от 6 до 80 мм	AB41
4.0 мм	TV40-L80	Стандартный	Прямое	80°	от 4 до 80 мм	LB41
4.0 мм	TV40-SA40	Стереоскопический (измерительный)	Боковое	40° / 40°	от 5 до 45 мм	SB41
4.0 мм	TV40-SL40	Стереоскопический (измерительный)	Боковое	40° / 40°	от 4 до 45 мм	SB42

ДИАМЕТР	АРТИКУЛ	ТИП	НАПРАВЛЕНИЕ ОБЗОРА	ПОЛЕ ОБЗОРА	ФОКУСНЫЙ ДИАПАЗОН	МОДЕЛЬ
6.0 мм	TV60B-A50-Y41	Стандартный	Прямое	50°	от 100 до ?	A61
6.0 мм	TV60B-A50-V82	Стандартный	Прямое	50°	от 50 до ?	A62
6.0 мм	TV60B-A50-K164	Стандартный	Прямое	50°	от 12 до 200 мм	A63
6.0 мм	TV60B-A80-N82 (2)	Стандартный	Прямое	80°	от 20 до ?	A64
6.0 мм	TV60B-A80-E164	Стандартный	Прямое	80°	от 3 до 20 мм	A65
6.0 мм	TV60B-A100-F106	Стандартный	Прямое	100°	от 5 до 120 мм	A66
6.0 мм	TV60B-A120-F70	Стандартный	Прямое	120°	от 4 до 190 мм	A67
6.0 мм	TV60B-A120-N83	Стандартный	Прямое	120°	от 19 мм до ?	A68
6.0 мм	TV60B-A120-F77	Стандартный	Прямое	120°	от 1 до 200 мм	A69
6.0 мм	TV60B-L50-V82	Стандартный	Боковое	50°	от 45 до ?	L61
6.0 мм	TV60B-L50-K164	Стандартный	Боковое	50°	от 9 до 200 мм	L62
6.0 мм	TV60B-L80-D164	Стандартный	Боковое	80°	от 1 до 20 мм	L63
6.0 мм	TV60B-L80-N82	Стандартный	Боковое	80°	от 20 до ?	L64
6.0 мм	TV60B-L100-F106	Стандартный	Боковое	100°	от 4 до 120 мм	L65
6.0 мм	TV60B-L120-F112	Стандартный	Боковое	120°	от 1 до 200 мм	L66
6.0 мм	TV60B-L120-F108	Стандартный	Боковое	120°	от 3 мм до ?	L67
6.0 мм	TV60B-SA50-F98	Стереоскопический (измерительный)	Прямое	50° / 50°	от 5 до 80 мм	S61
6.0 мм	TV60B-SL50-F98	Стереоскопический (измерительный)	Боковое	50° / 50°	от 2 до 80 мм	S62
6.0 мм	TV60B-SA50-N62	Стереоскопический (измерительный)	Прямое	50° / 50°	от 20 до ?	S63
6.0 мм	TV60B-SL50-N62	Стереоскопический (измерительный)	Боковое	50° / 50°	от 20 до ?	S64

ДИАМЕТР	АРТИКУЛ	ТИП	НАПРАВЛЕНИЕ ОБЗОРА	ПОЛЕ ОБЗОРА	ФОКУСНЫЙ ДИАПАЗОН	МОДЕЛЬ
8.4 мм	TV80-A20-M54	Стандартный	Прямое	20°	от 50 до ?	A81
8.4 мм	TV80-A50-Y61	Стандартный	Прямое	50°	от 100 до ?	A82
8.4 мм	TV80-A50-V98	Стандартный	Прямое	50°	от 50 до ?	A83
8.4 мм	TV80-A80-P93	Стандартный	Прямое	80°	от 25 до ?	A84
8.4 мм	TV80-A120-H66	Стандартный	Прямое	120°	от 5 до 200 мм	A85
8.4 мм	TV80-L50-Y61	Стандартный	Боковое	50°	от 100 до ?	L81
8.4 мм	TV80-L80-P93	Стандартный	Боковое	80°	от 25 до ?	L82
8.4 мм	TV80-L120-H66	Стандартный	Боковое	120°	от 4 до 200 мм	L83
8.4 мм	TV80-SA50-F123	Стереоскопический (измерительный)	Прямое	50° / 50°	от 5 до 80 мм	S81
8.4 мм	TV80-SL50-F123	Стереоскопический (измерительный)	Боковое	50° / 50°	от 5 до 80 мм	S82

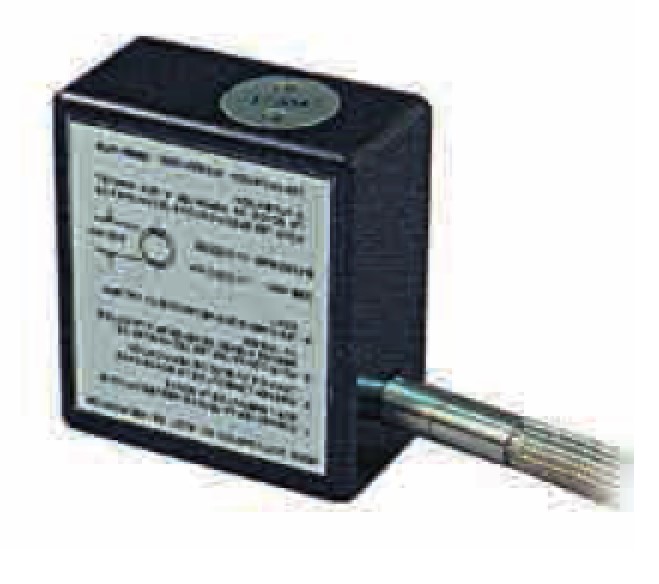

ДИАМЕТР	АРТИКУЛ
4.0 мм	BTS-40
6.0 мм	BTS-60
8.4 мм	BTS-80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ EFEr ARGUS 900 VIDEO LINE

Поддерживаемые зонды ? 4.0 мм: 2, 3 м ? 6.0 мм: 2, 3, 6, 8, 15 м ? 8.4 мм: 2, 3, 6, 8, 15 м   Тип сенсора ? 4.0 мм: 1/10 дюйма цветной SUPER HAD™ CCD ? 6.0 мм: 1/6 дюйма цветной SUPER HAD™ CCD ? 8.4 мм: 1/4 дюйма цветной SUPER HAD™ CCD   Характеристики VGA монитор 8.4” 1024 х 768 пиксел; Система 3D измерений 3DSIZER; Автоматическая регулировка яркости изображения; Режим длительной экспозиции для работы в зонах с недостаточной освещенностью; Аудио комментарии посредством гарнитуры (коннекторы типа JACK 3.5 мм); 4x кратное цифровое увеличение изображения; Мультиязычный интерфейс: Французский, Английский, Немецкий, Итальянский, Португальский, Испанский, Польский, Русский (готовится); Формат записи фотоизображения JPEG; Формат записи видеоизображения MPEG4; Поддержка карт памяти SD; Встроенная память 32 Гб; Потоковый видеовыход SVGA; Управление устройством при помощи клавиш на базовом блоке; Индикатор заряда устройства; Поддерживаемые типы зондов: ARGUS, EXPLORATOR 900, JUMBO, MUCAM T900; Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного аккумулятора 12 В NiHM 15 А (время автономной работы 3 ч); Температура работы базового блока от -20° до +80°C; Температура хранения базового блока от -10° до +60°C; Габаритные размеры 293 х 228 х 80 мм; Масса 3.1 кг.   Функциональные возможности Функции управления: Цифровое увеличение, усиление яркости изображения, фиксация изображения; Запись и просмотр фото и видео изображения; Артикуляция посредством эргономичного джойстика, автоматический возврат дистальной части в исходное положение; Панель управления меню; Уровень заряда батареи.   Функции меню: Стереоскопические измерения 3DSIZER; Сравнительные измерения; Измерения по круговому калибру; Функция сравнения ранее сохраненного изображения с текущим (разделение изображения на экране на две части); Зеркальное отображение; Текстовые комментарии и стрелочные маркеры; Настройки видеопроцессора; Установка даты и времени (временная метка); Выбор языка интерфейса; Форматирование внешнего носителя; Выбор внешней или внутренней памяти; Удаление файлов; Регулировка интенсивности подсветки.   Индикация на мониторе: Дата и время; Текстовые комментарии и стрелочные маркеры; Увеличение, усиление подсветки, заморозка и запись изображения; Галерея изображений/видео в полноэкранном или оконном формате; Превышение допустимого температурного диапазона работы зонда.   Интерфейсы: Для питания и заряда устройства; USB для подключения внешнего носителя памяти; Для подключения аудио гарнитуры; Для подключения пульта дистанционного управления; Для подключения сменного зонда; Для вывода изображения SVGA.   EFSRV SRVISION EXPERT программное обеспечение: Захват видеоряда с эндоскопов по аналоговому интерфейсу. Сохранение стоп-кадров видеоряда с эндоскопов в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект. Запись видеоряда с эндоскопов в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000. Возможность записи по настраиваемому детектору движения, работающему с «живым» видео с эндоскопа. Возможность поворота «живого» видео на произвольный угол. Отображение зуммированного фрагмента «живого» видео эндоскопа в отдельном окне. Обработка на лету живого видео эндоскопа математическими фильтрами удаления шума, повышения чёткости изображения, выделения перепадов яркости, построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект. Конвертирование из формата SRVid в контейнер AVI и наоборот. Возможность монтажа фрагментов SRVid (склеивание, вырезание, перенос, перезапаковка) Ведение базы проектов с описательной частью каждого проекта. Обработка сохранённых стоп-кадров в выбранном проекте такие как: множественные  измерения расстояний от точки до точки, множественные измерения длины вдоль ломаной, множественные измерение углов, множественные измерения площади полигонов, множественные измерения  расстояния о точки до отрезка, множественный ввод строковых маркированных и немаркированных сообщений, возможность выборочно удаления, перемещения и изменения введённых примитивов с опцией их временного включения-выключения, связывание изображений, быстрое вырезание нужного фрагмента, зуммирование всего изображения, перемещаемая лупа переменного увеличения, изменение яркости и контрастности, позитивное/негативное изображение, ЧБ-цветной режимы, математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы Вставка произвольных изображений в текущее и передача их в произвольный заранее настроенный редактор изображений. Работа с гистограммой по всему изображению и по его фрагменту с возможностью закрашивания произвольным цветом фрагментов изображений. Вычисление относительных и абсолютных площадей закрашенных областей изображения. Коррекция баланса белого по всему изображению и по выделенной точке. Распечатывание изображение с описательной информацией. Генерация отчётов в форматах MS-WORD. Поиск по базе объектов внутри всех проектов по названию или фрагменту названия объекта, или по описательной части объектов. Описательная часть проекта модуля INVIZ-SCAN-RUS состоит из полей: Имя компании, Адрес компании, Имя объекта, Департамент, Головной департамент, Оборудование, Документы, Отчёты. Описательная часть изображения модуля INVIZ-SCAN-RUS состоит из полей: Организация, Тип инспекции, Имя объекта, Идентификатор объекта, Имя компонента, Идентификатор компонента, Имя узла, Инспектор, Номер удостоверения, Наименование эндоскопа, Тип эндоскопа, Длина зонда, Диаметр зонда, Объективы, Функция измерения, Звуковые комментарии, Список дефектов, Комментарии, Результат. Возможность индивидуального конфигурирования описательных модулей по требованию заказчика.

Поддерживаемые зонды ? 4.0 мм: 2, 3 м ? 6.0 мм: 2, 3, 6, 8, 15 м ? 8.4 мм: 2, 3, 6, 8, 15 м   Тип сенсора ? 4.0 мм: 1/10 дюйма цветной SUPER HAD™ CCD ? 6.0 мм: 1/6 дюйма цветной SUPER HAD™ CCD ? 8.4 мм: 1/4 дюйма цветной SUPER HAD™ CCD   Характеристики VGA монитор 5” 800 х 600 пиксел; Режим длительной экспозиции для работы в зонах с недостаточной освещенностью; 2x цифровое увеличение изображения; Формат записи фотоизображения JPEG 640х480; Формат записи видеоизображения MPEG4 640х480; Поддержка карт памяти SD; Потоковый видеовыход SVGA; Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного литий-ионного аккумулятора 7.8 Ач (время автономной работы 3 ч); Температура работы от -20° до +80°C; Габаритные размеры 200 х 175 х 65 мм; Масса 1.2 кг; Устойчивость к воде, маслам и агрессивным средам.   Функциональные возможности Функции управления: Цифровое увеличение, усиление яркости изображения, фиксация изображения; Запись и просмотр фото и видеоизображения; Артикуляция посредством эргономичного джойстика, автоматический возврат дистальной части в исходное положение; Панель управления меню.   Функции меню: Зеркальное отображение; Текстовые комментарии; Настройки видеопроцессора; Установка даты и времени (временная метка); Настройки баланса белого; Выбор языка интерфейса; Форматирование карты памяти SD; Выбор внешней или внутренней памяти; Удаление файлов; Регулировка интенсивности подсветки.   Индикация на мониторе: Дата и время; Текстовые комментарии; Уровень заряда аккумулятора; Увеличение, усиление подсветки, заморозка и запись изображения; Галерея изображений/видео в полноэкранном или оконном формате; Превышение допустимого температурного диапазона работы зонда.   Интерфейсы: Для питания и заряда устройства; Для карты памяти SD; Для подключения сменного зонда; Для вывода изображения VGA.   EFSRV SRVISION EXPERT программное обеспечение: Захват видеоряда с эндоскопов по аналоговому интерфейсу. Сохранение стоп-кадров видеоряда с эндоскопов в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект. Запись видеоряда с эндоскопов в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000. Возможность записи по настраиваемому детектору движения, работающему с «живым» видео с эндоскопа. Возможность поворота «живого» видео на произвольный угол. Отображение зуммированного фрагмента «живого» видео эндоскопа в отдельном окне. Обработка на лету живого видео эндоскопа математическими фильтрами удаления шума, повышения чёткости изображения, выделения перепадов яркости, построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект. Конвертирование из формата SRVid в контейнер AVI и наоборот. Возможность монтажа фрагментов SRVid (склеивание, вырезание, перенос, перезапаковка) Ведение базы проектов с описательной частью каждого проекта. Обработка сохранённых стоп-кадров в выбранном проекте такие как: множественные  измерения расстояний от точки до точки, множественные измерения длины вдоль ломаной, множественные измерение углов, множественные измерения площади полигонов, множественные измерения  расстояния о точки до отрезка, множественный ввод строковых маркированных и немаркированных сообщений, возможность выборочно удаления, перемещения и изменения введённых примитивов с опцией их временного включения-выключения, связывание изображений, быстрое вырезание нужного фрагмента, зуммирование всего изображения, перемещаемая лупа переменного увеличения, изменение яркости и контрастности, позитивное/негативное изображение, ЧБ-цветной режимы, математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы Вставка произвольных изображений в текущее и передача их в произвольный заранее настроенный редактор изображений. Работа с гистограммой по всему изображению и по его фрагменту с возможностью закрашивания произвольным цветом фрагментов изображений. Вычисление относительных и абсолютных площадей закрашенных областей изображения. Коррекция баланса белого по всему изображению и по выделенной точке. Распечатывание изображение с описательной информацией. Генерация отчётов в форматах MS-WORD. Поиск по базе объектов внутри всех проектов по названию или фрагменту названия объекта, или по описательной части объектов. Описательная часть проекта модуля INVIZ-SCAN-RUS состоит из полей: Имя компании, Адрес компании, Имя объекта, Департамент, Головной департамент, Оборудование, Документы, Отчёты. Описательная часть изображения модуля INVIZ-SCAN-RUS состоит из полей: Организация, Тип инспекции, Имя объекта, Идентификатор объекта, Имя компонента, Идентификатор компонента, Имя узла, Инспектор, Номер удостоверения, Наименование эндоскопа, Тип эндоскопа, Длина зонда, Диаметр зонда, Объективы, Функция измерения, Звуковые комментарии, Список дефектов, Комментарии, Результат. Возможность индивидуального конфигурирования описательных модулей по требованию заказчика.

Характеристики Разрешение камеры 470 000 пиксел (290 000 для зондов диаметром 4 мм);  Механизм артикуляции зонда: высокоточный посредством сервоприводов, всесторонний на 360° с функцией фиксации выбранного положения, с функцией возврата в исходное положение и двумя скоростными режимами работы; Механизм управления артикуляцией при помощи эргономичного джойстика; Износостойкая вольфрамовая оплетка зонда; Устойчивость зонда к воде, маслам и агрессивным средам; Подсветка зонда: по оптоволокну от LED источника; Температурный датчик, встроенный в головку зонда; Температура работы зонда: от -25°C до 100°C; Температура хранения зонда: от -10°C до 60°C; Относительная влажность: макс. 95%, без конденсации; Защита от попадания пыли и воды IP58; Регулировка интенсивности подсветки; Встроенная система предупреждения о повышенной температуре зонда; Масса пульта зонда 1.1 кг; Масса пульта с зондом около 1.5 кг.   Функции управления Цифровое увеличение, усиление яркости изображения, фиксация изображения; Запись и просмотр фото и видеоизображения; Управление артикуляцией эргономичным джойстиком, автоматический возврат дистальной части в исходное положение; Управление меню с помощью джойстика.
