ENDO BLEND SYSTEM

ОПИСАНИЕ EFER ENDO BLEND SYSTEM

Данная система разработана в сотрудничестве с французским производителем авиационных двигателей SNECMA (SAFRAN GROUP) и предназначена для  зачистки забоин и предотвращения развития усталостных трещин на лопатках газотурбинного двигателя (ГТД).

Одним из основных источников возникновения внутренних повреждений двигателя является попадание инородных предметов в воздухозаборник. Характерные повреждения как правило можно обнаружить на передних кромках рабочих лопаток ступеней компрессора.

Анализ этих повреждений может осуществляться с помощью измерительной системы ARGUS 900 VIDEO LINE с базовым блоком TIVE 900.

В зависимости от геометрических параметров и количества этих повреждений может потребоваться снятие двигателя для последующей замены лопаток.

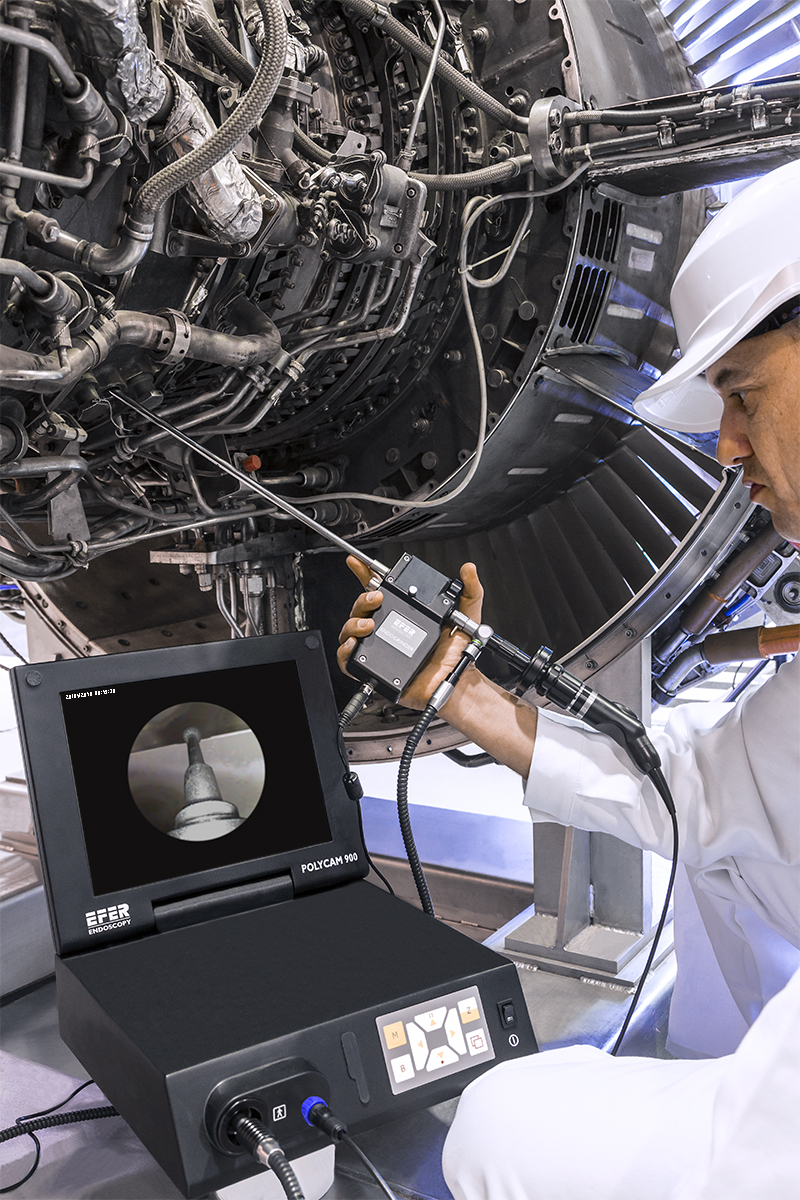

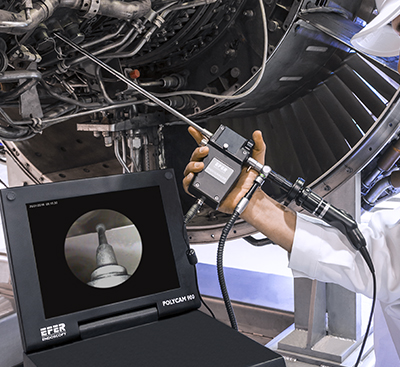

Однако в большинстве случаев в качестве альтернативы доступно экономически выгодное  решение – дистанционная зачистка лопаток без разбора двигателя с помощью системы EFER ENDO BLEND SYSTEM.

Система зачистки, разработанная EFER, включает следующие элементы:

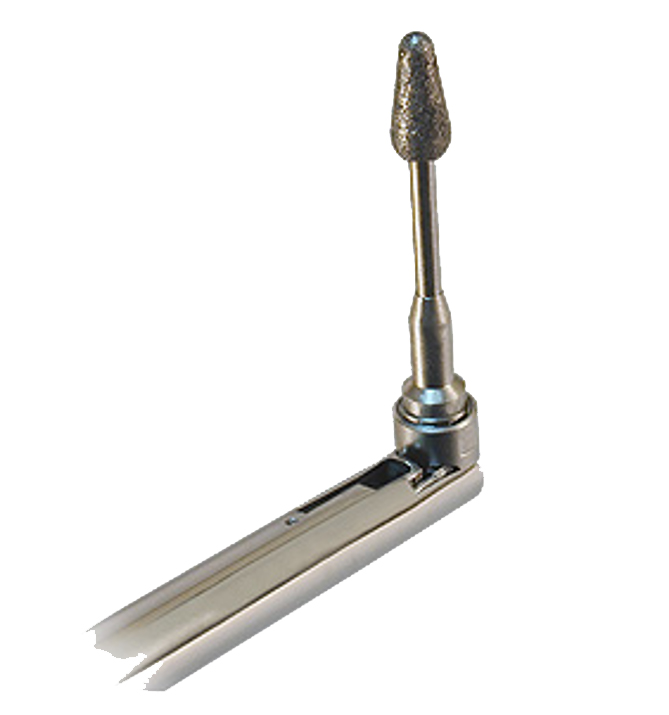

• Эндоскопический инструмент ENDOGRINDER;

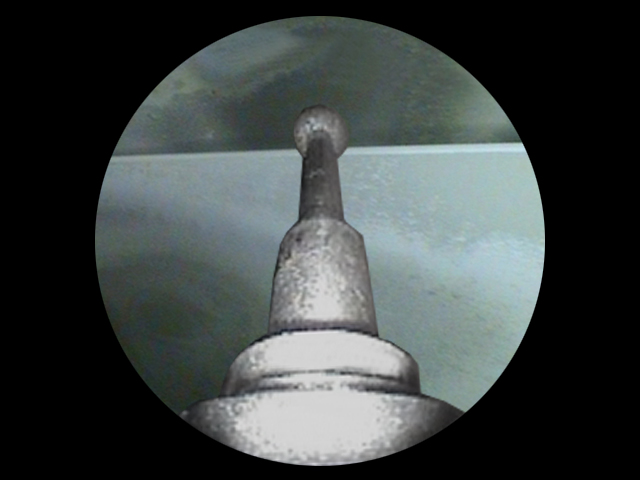

• Специальный встроенный бороскоп малого диаметра PIKO;

• Блок управления POLYCAM 900.


Возможно использование системы захвата видеоизображения с жестких бороскопов MUCAM T900.

СПЕЦИФИКАЦИЯ EFER ENDO BLEND SYSTEM

Данный инструмент имеет:

• Рабочую рукоятку с различными элементами управления, в которой находится электродвигатель;

• Цилиндрическую трубку со встроенным бороскопом;

• Шарнирный дистальный наконечник, вращение которого происходит за счет передачи крутящего момента от шкива электродвигателя к шкиву дистального наконечника приводным ремнем. На наконечник можно установить различные шлифовальные головки.


Рабочая рукоятка имеет следующие элементы:

• Порт, через который вводится и закрепляется бороскоп;

• Разъем питания 12 В;

• Выключатель;

• Механизм управления артикуляцией дистального наконечника;

• Механизм управления натяжением приводного ремня;

• Регулятор крутящего момента;

• Регулятор скорости вращения дистального наконечника;

• Индикатор артикуляции дистального наконечника.



встроенный бороскоп piko
