FLASHER 900 VIDEO LINE

Портативный видеоэндоскоп
Портативный видеоэндоскоп экспертного уровня с возможностью использования широкой линейки сменных оптических адаптеров и управлением артикуляцией при помощи удобного джойстика.

ОПИСАНИЕ EFER FLASHER 900 VIDEO LINE

Портативный видеоэндоскоп экспертного уровня с возможностью использования широкой линейки сменных оптических адаптеров и управлением артикуляцией при помощи удобного джойстика.

  • Зонды диаметром 4.0, 6.0 и 8.4 мм и длиною до 8 метров;
  • Сменные оптические адаптеры с различными характеристиками направления обзора, поля обзора и глубины резкости;
  • 5" VGA дисплей;
  • Всесторонняя артикуляция 360° с управлением при помощи джойстика;
  • Автоматический затвор и возможность цифрового увеличения в реальном времени;
  • Запись фото- и видеоизображения на карту памяти SD;
  • Потоковый видеовыход VGA для вывода изображения на внешний монитор;
  • Температурный датчик с сигнализацией перегрева, встроенный в головку зонда;
  • Мощная светодиодная подсветка;
  • Прочная многослойная оплетка зонда (верхний слой изготовлен из износостойкого вольфрама);
  • Питание от сети переменного тока или от аккумуляторной батареи.

Стандартный комплект поставки
  • FLASHPACK 900 базовый блок;
  • AS900-01 адаптер переменного питания;
  • CAVG900-01 VGA кабель;
  • BW900-01 встроенная батарея;
  • CR-900-01 устройство быстрой зарядки;
  • EFSRV SRVISION EXPERT программное обеспечение;
  • EFAR-MAN руководство пользователя на русском языке;
  • VAAF-900 транспортировочный кейс 56 х 43 х 21 см.

СПЕЦИФИКАЦИЯ EFER FLASHER 900 VIDEO LINE

КОМПЛЕКТЫ ВИДЕОЭНДОСКОПА efer FLASHER 900 VIDEO LINE

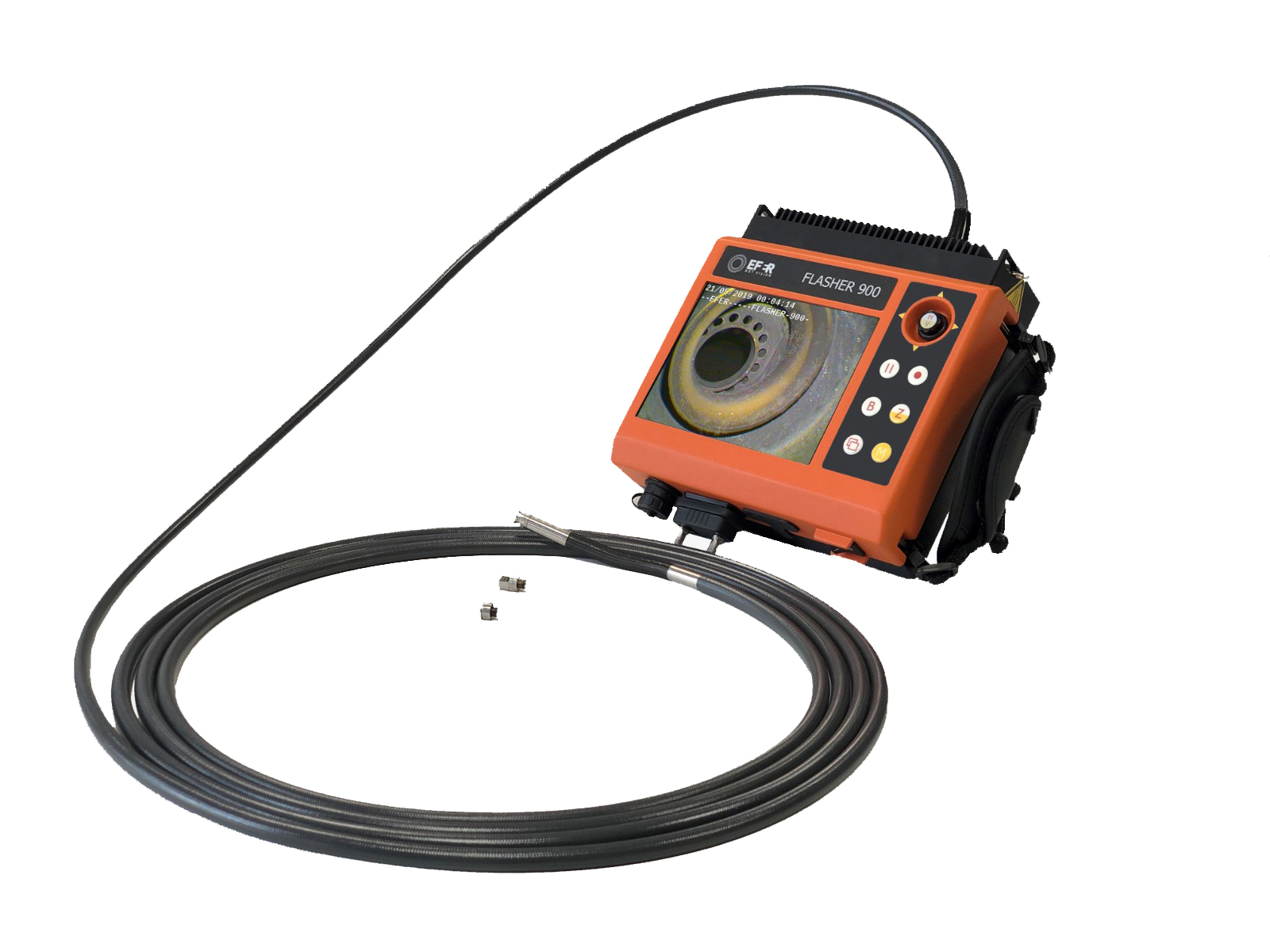

FLASHER 900 VIDEO LINE портативный видеоэндоскоп
ДИАМЕТР АРТИКУЛ РАБОЧАЯ ДЛИНА ВСЕСТОРОННЯЯ АРТИКУЛЯЦИЯ
4.0 мм HSD-40-A2-200-S9
2 м 150°
4.0 мм HSD-40-A2-300-S9
3 м 150°
6.0 мм HSD-60-A2-200-ST9 2 м 150°
6.0 мм HSD-60-A2-300-ST9 3 м 150°
6.0 мм HSD-60-A2-600-ST9 6 м 120°
6.0 мм HSD-60-A2-800-ST9 8 м 90°
8.4 мм HSD-80-A2-200-ST9 2 м 150°
8.4 мм HSD-80-A2-300-ST9 3 м 150°
8.4 мм
HSD-80-A2-600-ST9 6 м 120°
8.4 мм HSD-80-A2-800-ST9 8 м 90°

СМЕННЫЕ ОБЪЕКТИВЫ ДЛЯ ЗОНДОВ СЕРИИ ARGUS 900 ДИАМЕТРОМ 4.0 MM

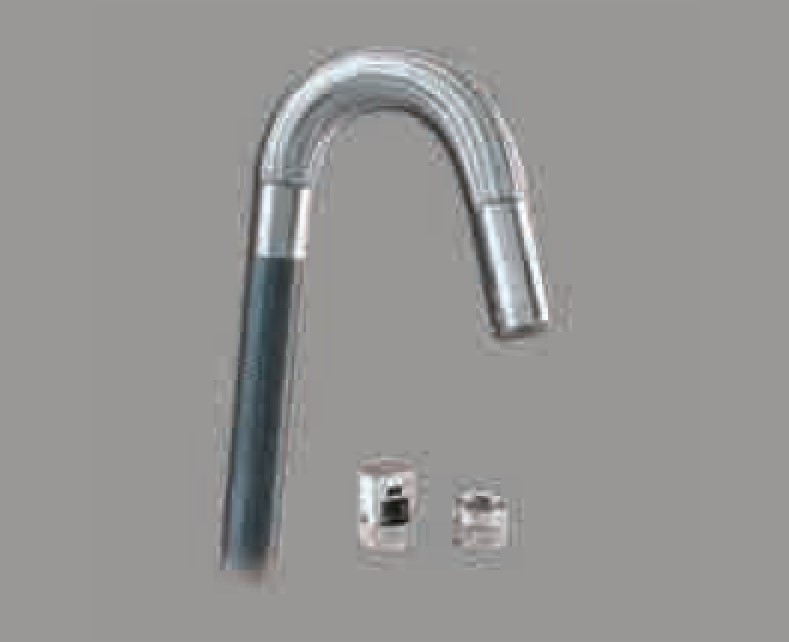

Стандартные сменные управляемые зонды серии ARGUS 900 диаметром 4.0 мм с возможностью стереоскопических 3D измерений
ДИАМЕТР АРТИКУЛ ТИП НАПРАВЛЕНИЕ ОБЗОРА ПОЛЕ ОБЗОРА ФОКУСНЫЙ ДИАПАЗОН МОДЕЛЬ
4.0 мм TH40-A80 (1)
Стандартный Прямое 80° от 6 до 80 мм AB41
4.0 мм TH40-A120
Стандартный Прямое 120° от 4 до 60 мм
AB42
4.0 мм TH40-L80
Стандартный
Боковое 80° от 4 до 80 мм
LB41
4.0 мм TH40-L120
Стандартный
Боковое 120° от 3 до 30 мм
LB42

СМЕННЫЕ ОБЪЕКТИВЫ ДЛЯ ЗОНДОВ СЕРИИ ARGUS 900 ДИАМЕТРОМ 6.0 MM

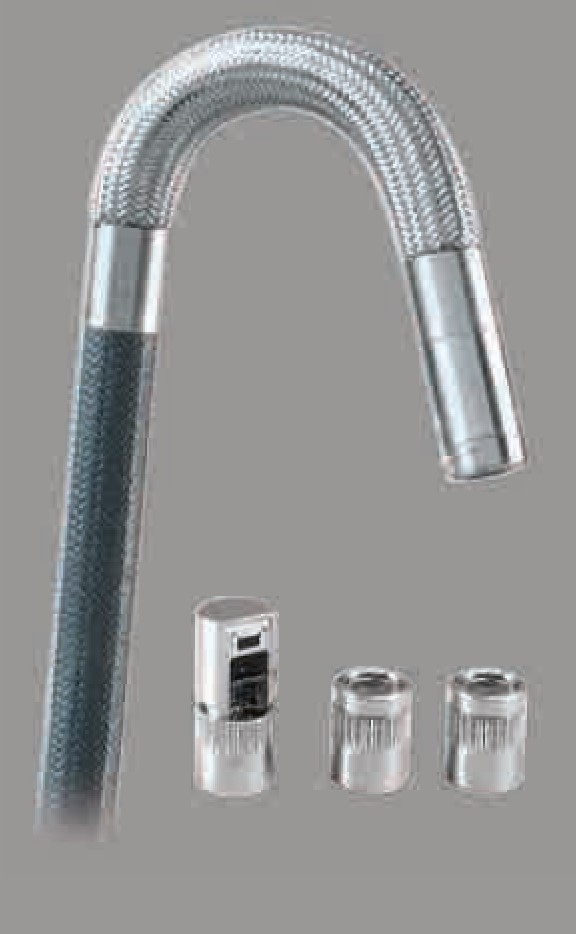

Сменные объективы для зондов серии ARGUS диаметром 6.0 мм с возможностью стереоскопических 3D измерений

ДИАМЕТР АРТИКУЛ ТИП НАПРАВЛЕНИЕ ОБЗОРА ПОЛЕ ОБЗОРА ФОКУСНЫЙ ДИАПАЗОН МОДЕЛЬ
6.0 мм TV60B-A50-Y41 Стандартный Прямое 50° от 100 до ∞ A61
6.0 мм TV60B-A50-V82
Стандартный Прямое 50° от 50 до ∞
A62
6.0 мм TV60B-A50-K164
Стандартный
Прямое
50° от 12 до 200 мм
A63
6.0 мм TV60B-A80-N82 (2)
Стандартный
Прямое
80° от 20 до ∞
A64
6.0 мм TV60B-A80-E164 Стандартный Прямое 80° от 3 до 20 мм A65
6.0 мм TV60B-A100-F106
Стандартный Прямое 100° от 5 до 120 мм
A66
6.0 мм TV60B-A120-F70
Стандартный
Прямое
120° от 4 до 190 мм
A67
6.0 мм TV60B-L50-V82
Стандартный
Боковое 50° от 45 до ∞
L61
6.0 мм TV60B-L50-K164
Стандартный Боковое
50° от 9 до 200 мм L62
6.0 мм TV60B-L80-D164
Стандартный Боковое
80° от 1 до 20 мм
L63
6.0 мм TV60B-L80-N82
Стандартный
Боковое 80° от 20 до ∞
L64
6.0 мм TV60B-L100-F106
Стандартный
Боковое 100°
от 4 до 120 мм
L65

СМЕННЫЕ ОБЪЕКТИВЫ ДЛЯ ЗОНДОВ СЕРИИ ARGUS 900 ДИАМЕТРОМ 8.4 MM

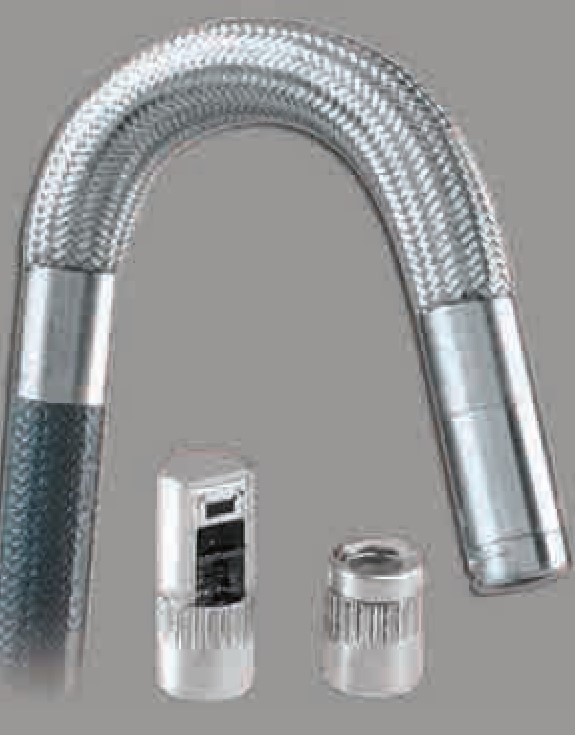

Сменные объективы для зондов серии ARGUS диаметром 8.4 мм с возможностью стереоскопических 3D измерений

ДИАМЕТР АРТИКУЛ ТИП НАПРАВЛЕНИЕ ОБЗОРА ПОЛЕ ОБЗОРА ФОКУСНЫЙ ДИАПАЗОН МОДЕЛЬ
8.4 мм TV80-A20-M54
Стандартный Прямое 20° от 50 до ∞
A81
8.4 мм
TV80-A50-Y61
Стандартный Прямое 50° от 100 до ∞
A82
8.4 мм
TV80-A50-V98
Стандартный
Прямое
50° от 50 до ∞
A83
8.4 мм
TV80-A80-P93 (3)
Стандартный
Прямое
80° от 25 до ∞
A84
8.4 мм
TV80-A120-H66
Стандартный Прямое 120° от 5 до 200 мм A85
8.4 мм
TV80-L50-Y61
Стандартный Боковое
50° от 100 до ∞
L81
8.4 мм
TV80-L80-P93
Стандартный
Боковое
80° от 25 до ∞
L82
8.4 мм
TV80-L120-H66
Стандартный
Боковое 120° от 4 до 200 мм
L83

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ efer FLASHER 900 VIDEO LINE

    Доступны модификации со следующими зондами
  • Ø 4.0 мм: 2, 3 м
  • Ø 6.0 мм: 2, 3, 6, 8 м
  • Ø 8.4 мм: 2, 3, 6, 8 м
  •
    Общие характеристики
  • Механизм артикуляции зонда: высокоточный посредством сервоприводов, всесторонний на 360° с функцией фиксации выбранного положения, с функцией возврата в исходное положение и двумя скоростными режимами работы;
  • Механизм управления артикуляцией при помощи эргономичного джойстика;
  • Управления при помощи 6 клавиш на передней панели базового блока;
  • Износостойкая вольфрамовая оплетка зонда;
  • Температурный датчик, встроенный в головку зонда;
  • VGA монитор 5” 800х600 пиксел;
  • Режим длительной экспозиции для работы в зонах с недостаточной освещенностью;
  • Настройка с помощью ард-диаграмм (15 уровней, -7 до +7 и выкл.);
  • Регулировка резкости изображения (3 уровня);
  • Баланс белого автоматический и ручной;
  • Просмотр изображений в полноэкранном и оконном режимах
  • Регулировка синего (15 уровней, -7 до +7 и выкл.);
  • Регулировка красного (15 уровней, -7 до +7 и выкл.);
  • Светодиодная система подсветки;
  • Регулировка интенсивности подсветки дисплея (10 уровней);
  • 2x цифровое увеличение изображения;
  • Формат записи фотоизображения JPEG 640х480;
  • Формат записи видеоизображения MPEG4 640х480;
  • Поддержка карт памяти SD;
  • Потоковый видеовыход SVGA;
  • Механическая кнопка включения/отключения устройства;
  • Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного литий-ионного аккумулятора 12 В 7.8 Ач (время автономной работы 3 ч);
  • Масса 1.67 кг;
  • Температура работы от -20° до +80°C;
  • Устойчивость к воде, маслам и агрессивным средам.
  •
    Функциональные возможности

    Функции управления:
  • Цифровое увеличение, усиление яркости изображения, фиксация изображения;
  • Запись и просмотр фото и видео изображения.
  •
    Функции меню:
  • Зеркальное отображение;
  • Текстовые комментарии и стрелочные маркеры;
  • Задание имени файла;
  • Настройки видеопроцессора;
  • Установка даты и времени (временная метка);
  • Выбор языка интерфейса;
  • Форматирование карты памяти SD;
  • Регулировка интенсивности подсветки.
  •
    Индикация на мониторе:
  • Дата и время;
  • Текстовые комментарии и стрелочные маркеры;
  • Увеличение, усиление подсветки, заморозка и запись изображения;
  • Превышение допустимого температурного диапазона работы зонда.
  •
    EFSRV SRVISION EXPERT программное обеспечение

  • Захват видеоряда с эндоскопов по аналоговому интерфейсу. Сохранение стоп-кадров видеоряда с эндоскопов в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект. Запись видеоряда с эндоскопов в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000. Возможность записи по настраиваемому детектору движения, работающему с «живым» видео с эндоскопа. Возможность поворота «живого» видео на произвольный угол. Отображение зуммированного фрагмента «живого» видео эндоскопа в отдельном окне. Обработка на лету живого видео эндоскопа математическими фильтрами удаления шума, повышения чёткости изображения, выделения перепадов яркости, построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект. Конвертирование из формата SRVid в контейнер AVI и наоборот. Возможность монтажа фрагментов SRVid (склеивание, вырезание, перенос, перезапаковка) Ведение базы проектов с описательной частью каждого проекта. Обработка сохранённых стоп-кадров в выбранном проекте такие как: множественные  измерения расстояний от точки до точки, множественные измерения длины вдоль ломаной, множественные измерение углов, множественные измерения площади полигонов, множественные измерения  расстояния о точки до отрезка, множественный ввод строковых маркированных и немаркированных сообщений, возможность выборочно удаления, перемещения и изменения введённых примитивов с опцией их временного включения-выключения, связывание изображений, быстрое вырезание нужного фрагмента, зуммирование всего изображения, перемещаемая лупа переменного увеличения, изменение яркости и контрастности, позитивное/негативное изображение, ЧБ-цветной режимы, математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы Вставка произвольных изображений в текущее и передача их в произвольный заранее настроенный редактор изображений. Работа с гистограммой по всему изображению и по его фрагменту с возможностью закрашивания произвольным цветом фрагментов изображений. Вычисление относительных и абсолютных площадей закрашенных областей изображения. Коррекция баланса белого по всему изображению и по выделенной точке. Распечатывание изображение с описательной информацией. Генерация отчётов в форматах MS-WORD. Поиск по базе объектов внутри всех проектов по названию или фрагменту названия объекта, или по описательной части объектов.Описательная часть проекта модуля INVIZ-SCAN-RUS состоит из полей: Имя компании, Адрес компании, Имя объекта, Департамент, Головной департамент, Оборудование, Документы, Отчёты.Описательная часть изображения модуля INVIZ-SCAN-RUS состоит из полей: Организация, Тип инспекции, Имя объекта, Идентификатор объекта, Имя компонента, Идентификатор компонента, Имя узла, Инспектор, Номер удостоверения, Наименование эндоскопа, Тип эндоскопа, Длина зонда, Диаметр зонда, Объективы, Функция измерения, Звуковые комментарии, Список дефектов, Комментарии, Результат. Возможность индивидуального конфигурирования описательных модулей по требованию заказчика.

ФОТО

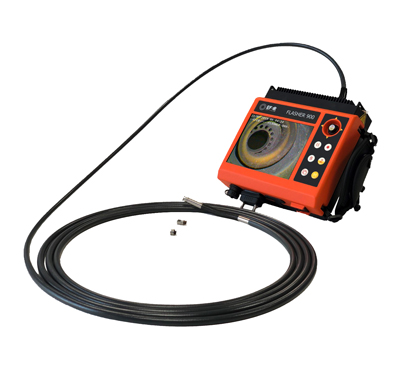

FLASHER 900 VIDEO LINEFLASHER 900 VIDEO LINE

ДОКУМЕНТАЦИЯ EFER ARGUS 900 VIDEOENDOSCOPIC

СКАЧАТЬ ФАЙЛЫ
БРОШЮРА EFER FLASHER 900 VIDEO LINE
Скачать
