ENDO FPI SYSTEM

ОПИСАНИЕ EFER ENDO FPI SYSTEM

• Кейс с телескопическим держателем сосудов для химикатов;

• Жесткий эндоскопических инструмент, используемый для проверки ступеней ТНД и КВД;

• Гибкий эндоскопический инструмент, используемый для проверки ступеней КНД и ТВД;

• Ультрафиолетовый / белый источник света VEGA 900 UV;

• Камера MUCAM T900 для захвата видеоизображений с жестких бороскопов;

• Блок визуализации и записи TIVE 900.


СПЕЦИФИКАЦИЯ EFER ENDO FPI SYSTEMNE

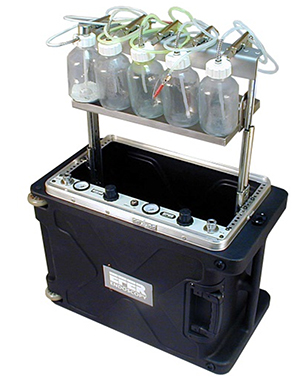

В кейсе находится выдвижной телескопический держатель с 5 сосудами, содержащими различные вещества, необходимые для люминесцентного контроля и встроенный воздушный компрессор, который служит для создания давления в сосудах и отдельной подачи сжатого воздуха в эндоскопический инструмент. Каждый сосуд имеет свой пистолет-распылитель, позволяющий подавать необходимое химическое вещество в капиллярную трубку эндоскопического инструмента, и, как следствие, в область контроля.

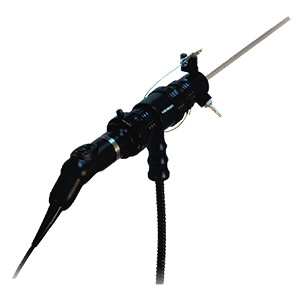

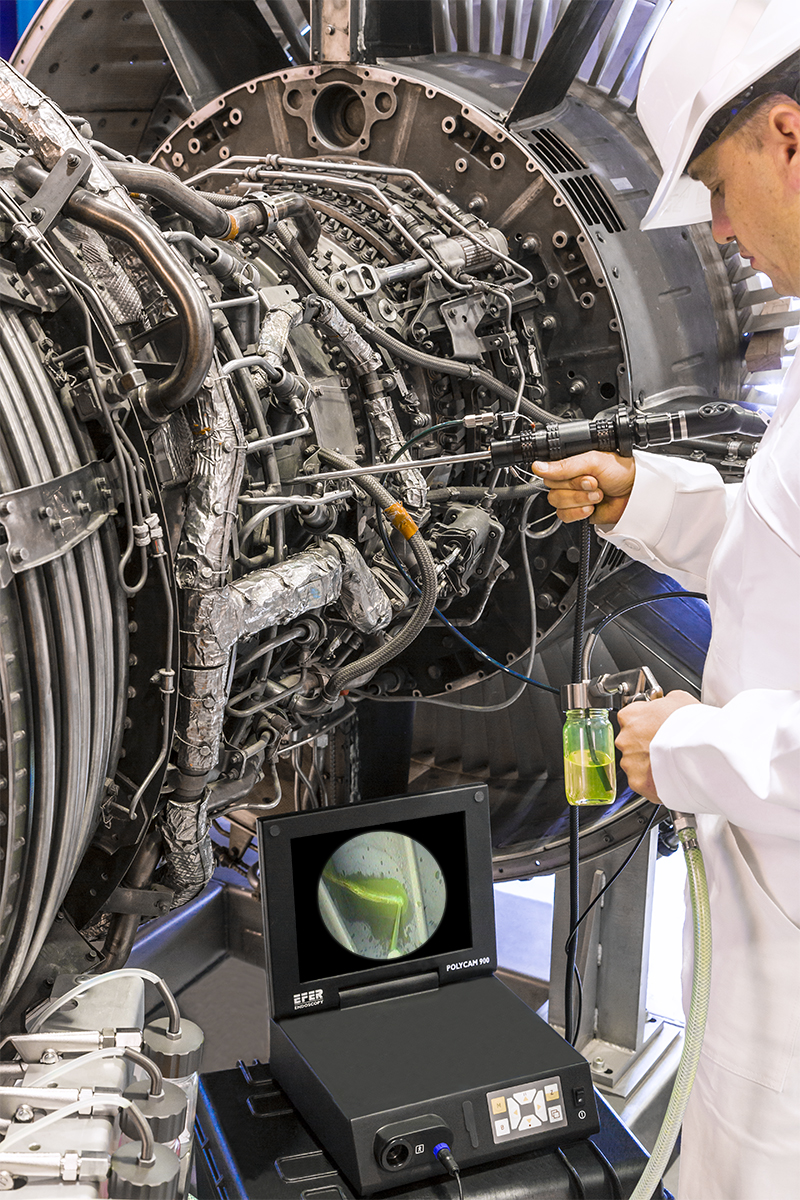

Жесткий инструмент состоит из канюли с портами под капиллярную трубку и трубку подачи сжатого воздуха на линзу бороскопа, установленного внутри канюли. Канюля имеет шарнирно-подвижную дистальную часть, управляемую кольцом на рукоятке, для точного позиционирования капиллярной трубки вблизи зоны контроля. Инструмент работает со специальным встроенным ультрафиолетовым эндоскопом, который подключен к источнику ультрафиолетового света VEGA 900 с помощью жидкостного светового кабеля.

• Быстросъемное окулярное соединение;

• Регулировка фокусного расстояния;

• Горячие клавиши на рукоятке для записи фото- и видеоизображения.

• Выводит изображение на блоки TIVE / FLASHPACK 900 с дальнейшей фото- и виеорегистрацией.

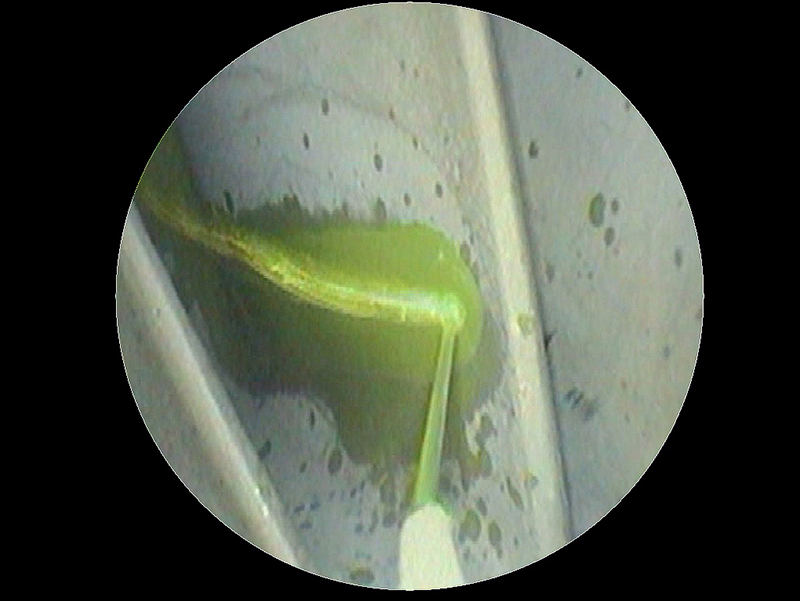

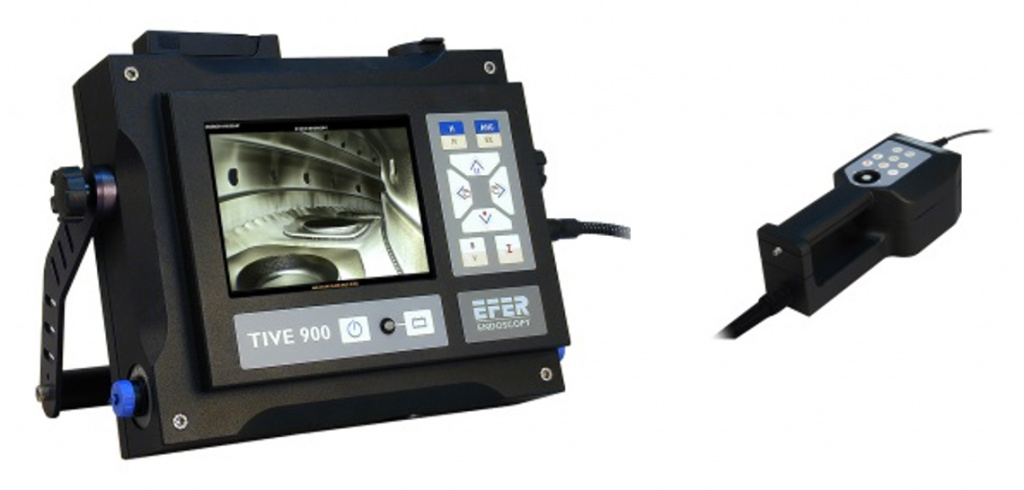

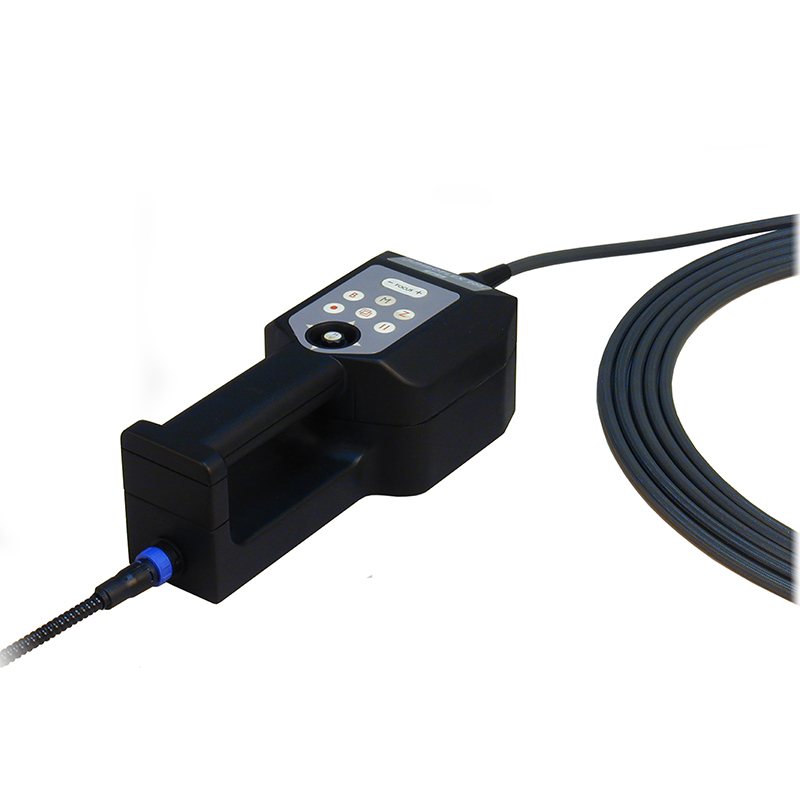

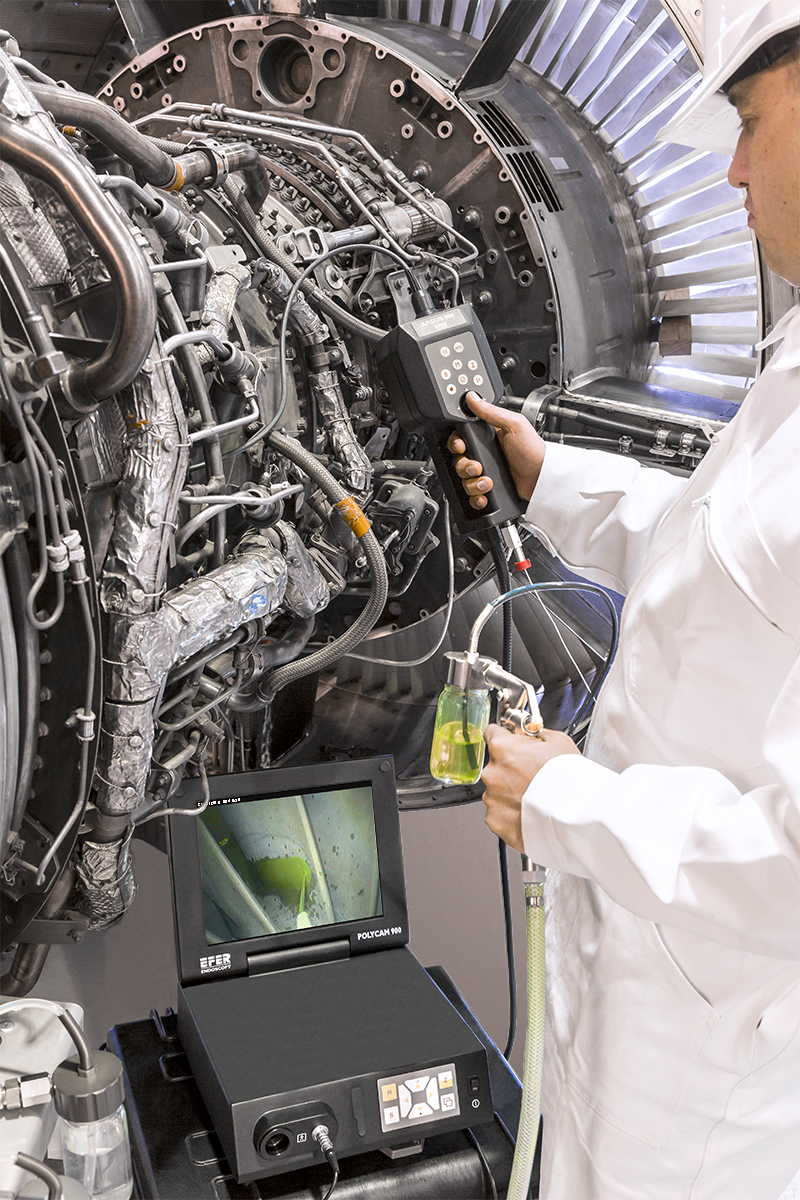

ГИБКИЙ ЭНДОСКОПИЧЕСКИЙ ИНСТРУМЕНТ EFER ENDO FPI на базе СИСТЕМЫ ARGUS 900


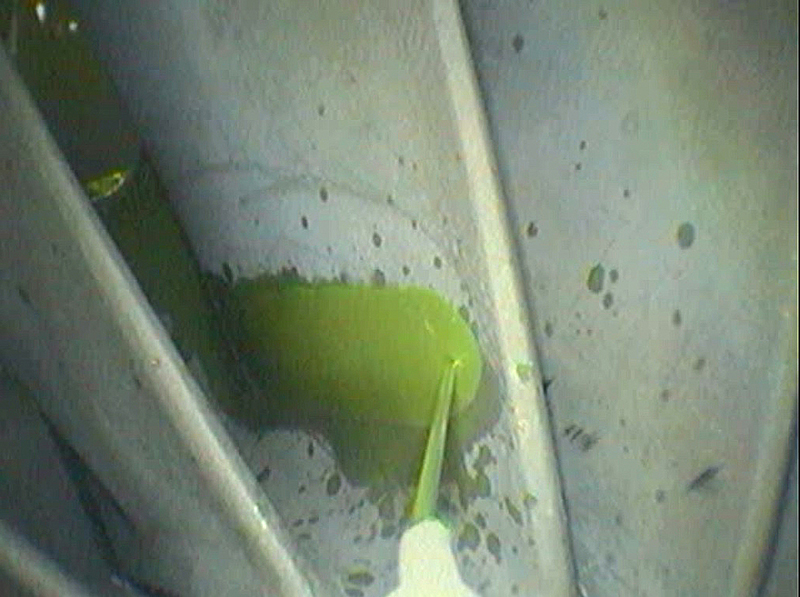

Сменные зонды ARGUS 900 обладают встроенным каналом для нанесения и смыва пенетранта, а так же гибридной системой подсветки (белый / УФ свет).


• УФ / белый свет система подсветки;
• Канал для ввода капиллярной трубки для дальнейшей подачи веществ в область контроля;
• Катал подачи сжатого воздуха для очистки камеры зонда;
• Зонды диаметром 6.2 мм и длиной до 2 метров;
• Зонды диаметром 8.4 мм и длиной до 2 метров;
• Всесторонняя артикуляция 360° с управлением при помощи джойстика;
• Кнопки управления основными функциями да блоке зонда, а так же управления всеми функциями системы при помощи кнопок на базовом блоке.




ДИАМЕТР	АРТИКУЛ	ПОЛЕ ОБЗОРА	РАБОЧАЯ ДЛИНА	ВСЕСТОРОННЯЯ АРТИКУЛЯЦИЯ	ОСОБЕННОСТИ
6.2 мм	VSV-60C-A2-150K-ST9	70°	1.5 м	150°	Ручная фокусировка, инструментальный канал
6.2 мм	VSV-60C-A2-200K-ST9	70°	2 м	150°	Ручная фокусировка, инструментальный канал
8.4 мм	VSV-80C-A2-150K-ST9	70°	1.5 м	150°	Ручная фокусировка, инструментальный канал
8.4 мм	VSV-80C-A2-200K-ST9	70°	2 м	150°	Ручная фокусировка, инструментальный канал





Базовый блок TIVE 900 позволяет выводить изображение люминесцентного контроля на дисплей, а так же обладает всеми передовыми функциями современной эндоскопической системы.

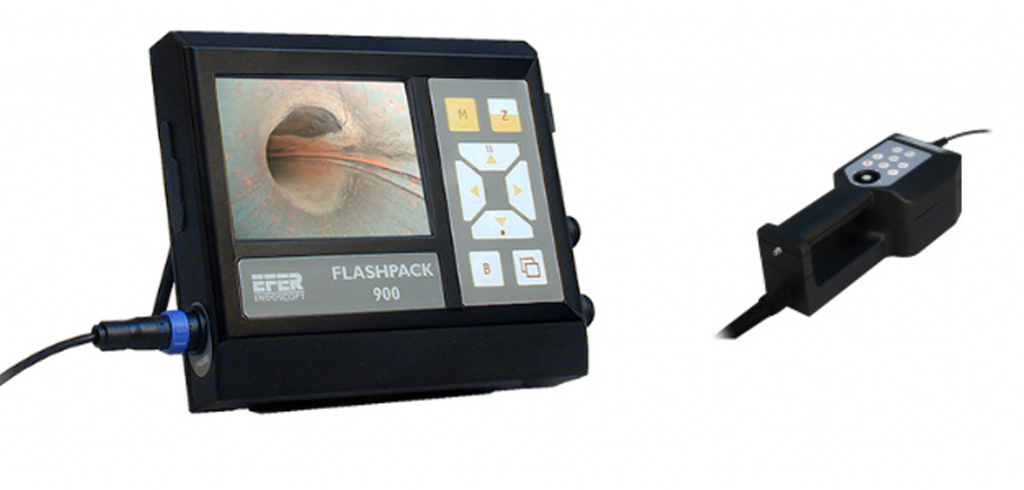

Компактный базовый блок FLASHPACK 900.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ EFEr ENDO FPI SYSTEM

Характеристики VGA монитор 6.4” 800 х 600 пиксел; Регулировка манометра для подачи воздушного давления 0-4 Бар и стравливания; Телескопический держатель сосудов; 5 сосудов по 120 мл из ламинированного стекла; Размеры установки 62 х 36 х 61 см; Масса 19,5 кг. Опционально: при использовании нефильтрованного сжатого воздуха, используется фильтрующий элемент AFPI 1000 (размер 62 х 27 х 61 см), который обеспечит поступление чистого и сухого воздуха в сосуды.

Характеристики Жесткая управляемая распылительная канюля, длина 38 см, диаметр 8,0 мм, артикуляция 90°; Жесткий ультрафиолетовый бороскоп, длина 44 см, диаметр 5,5 мм, направление обзора 70°, поле обзора 60°; Капиллярная трубка для проявителя (красная метка), длина 90 см; Капиллярная трубка для пенетранта (зеленая метка), длина 90 см; Капиллярная трубка для воды, ацетона и эмульгатора (синяя метка), длина 90 см; Источник ультрафиолетового и белого света, 120Вт, длина волны ультрафиолета 365 нм, регулировка интенсивности света; Ножная педаль ; Световой кабель ; Транспортировочный кейс 860 x 560 x 360. Опционально: жесткий ультрафиолетовый бороскоп, длина 44 см, диаметр 8,0 мм, направление обзора 90°, поле обзора 40° для заключительного контроля на большом удалении от исследуемой области.

Характеристики Размеры CCD сенсора 1/3 дюйма EXview HADTM; Разрешение CCD сенсора 470 000 пикселей; Выводит изображение на блоки TIVE / FLASHPACK 900 с дальнейшей фото- и виеорегистрацией; Подключение камеры C-mount стандарт; Подключение к окуляру диаметр 32 мм, быстросъемное соединение; Полная водонепроницаемость; Диаметр головной части 30 мм; Длина головной части 100 мм; Длина кабеля 2 м; Вес головной части 80 гр.

СМЕННЫЕ ЗОНДЫ Характеристики УФ / белый свет система подсветки; Канал для ввода капиллярной трубки для дальнейшей подачи веществ в область контроля; Катал подачи сжатого воздуха для очистки камеры зонда; Разрешение камеры 470 000 пиксел (290 000 для зондов диаметром 4 мм);  Механизм артикуляции зонда: высокоточный посредством сервоприводов, всесторонний на 360° с функцией фиксации выбранного положения, с функцией возврата в исходное положение и двумя скоростными режимами работы; Механизм управления артикуляцией при помощи эргономичного джойстика; Износостойкая вольфрамовая оплетка зонда; Подсветка зонда: по оптоволокну от LED источника; Температурный датчик, встроенный в головку зонда; Рабочая температура зонда: от -25°C до 100°C; Температура хранения: от -25°C до 60°C; Относительная влажность: макс. 95%, без конденсации; Защита от попадания пыли и воды IP58; Регулировка интенсивности подсветки; Встроенная система предупреждения о повышенной температуре зонда; Масса пульта зонда 1.1 кг; Масса пульта с зондом около 1.5 кг.

БАЗОВЫЙ БЛОК TIVE 900 Характеристики VGA монитор 6.4” 800 х 600 пиксел; Система 3D измерений 3DSIZER; Автоматическая регулировка яркости изображения; Режим длительной экспозиции для работы в зонах с недостаточной освещенностью; Аудио комментарии посредством гарнитуры (коннекторы типа JACK 3.5 мм); 3x кратное цифровое увеличение изображения; Мультиязычный интерфейс: Французский, Английский, Немецкий, Итальянский, Португальский, Испанский, Польский, Русский (готовится); Формат записи фотоизображения JPEG; Формат записи видеоизображения MPEG4; Поддержка карт памяти SD; Встроенная память 1 Гб; Потоковый видеовыход VGA; Управление устройством при помощи клавиш на базовом блоке; Индикатор заряда устройства; Поддерживаемые типы зондов: ARGUS, EXPLORATOR 900, JUMBO, MUCAM T900; Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного аккумулятора 12 В NiHM 15 А (время автономной работы 3 ч); Температура работы от -20° до +80°C; Габаритные размеры 260 х 235 х 76 мм; Масса 4.3 кг.   Функциональные возможности Функции управления: Цифровое увеличение, усиление яркости изображения, фиксация изображения; Запись и просмотр фото и видео изображения; Артикуляция посредством эргономичного джойстика, автоматический возврат дистальной части в исходное положение; Панель управления меню; Уровень заряда батареи.   Функции меню: Стереоскопические измерения 3DSIZER; Сравнительные измерения; Измерения по круговому калибру; Функция сравнения ранее сохраненного изображения с текущим (разделение изображения на экране на две части); Зеркальное отображение; Текстовые комментарии и стрелочные маркеры; Настройки видеопроцессора; Установка даты и времени (временная метка); Выбор языка интерфейса; Форматирование внешнего носителя; Выбор внешней или внутренней памяти; Удаление файлов; Регулировка интенсивности подсветки.   Индикация на мониторе: Дата и время; Текстовые комментарии и стрелочные маркеры; Увеличение, усиление подсветки, заморозка и запись изображения; Галерея изображений/видео в полноэкранном или оконном формате; Превышение допустимого температурного диапазона работы зонда.   Интерфейсы: Для питания и заряда устройства; USB для подключения внешнего носителя памяти; Для подключения аудио гарнитуры; Для подключения пульта дистанционного управления; Для подключения сменного зонда; Для вывода изображения VGA.   EFSRV SRVISION EXPERT программное обеспечение: Захват видеоряда с эндоскопов по аналоговому интерфейсу. Сохранение стоп-кадров видеоряда с эндоскопов в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект. Запись видеоряда с эндоскопов в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000. Возможность записи по настраиваемому детектору движения, работающему с «живым» видео с эндоскопа. Возможность поворота «живого» видео на произвольный угол. Отображение зуммированного фрагмента «живого» видео эндоскопа в отдельном окне. Обработка на лету живого видео эндоскопа математическими фильтрами удаления шума, повышения чёткости изображения, выделения перепадов яркости, построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект. Конвертирование из формата SRVid в контейнер AVI и наоборот. Возможность монтажа фрагментов SRVid (склеивание, вырезание, перенос, перезапаковка) Ведение базы проектов с описательной частью каждого проекта. Обработка сохранённых стоп-кадров в выбранном проекте такие как: множественные  измерения расстояний от точки до точки, множественные измерения длины вдоль ломаной, множественные измерение углов, множественные измерения площади полигонов, множественные измерения  расстояния о точки до отрезка, множественный ввод строковых маркированных и немаркированных сообщений, возможность выборочно удаления, перемещения и изменения введённых примитивов с опцией их временного включения-выключения, связывание изображений, быстрое вырезание нужного фрагмента, зуммирование всего изображения, перемещаемая лупа переменного увеличения, изменение яркости и контрастности, позитивное/негативное изображение, ЧБ-цветной режимы, математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы Вставка произвольных изображений в текущее и передача их в произвольный заранее настроенный редактор изображений. Работа с гистограммой по всему изображению и по его фрагменту с возможностью закрашивания произвольным цветом фрагментов изображений. Вычисление относительных и абсолютных площадей закрашенных областей изображения. Коррекция баланса белого по всему изображению и по выделенной точке. Распечатывание изображение с описательной информацией. Генерация отчётов в форматах MS-WORD. Поиск по базе объектов внутри всех проектов по названию или фрагменту названия объекта, или по описательной части объектов. Описательная часть проекта модуля INVIZ-SCAN-RUS состоит из полей: Имя компании, Адрес компании, Имя объекта, Департамент, Головной департамент, Оборудование, Документы, Отчёты. Описательная часть изображения модуля INVIZ-SCAN-RUS состоит из полей: Организация, Тип инспекции, Имя объекта, Идентификатор объекта, Имя компонента, Идентификатор компонента, Имя узла, Инспектор, Номер удостоверения, Наименование эндоскопа, Тип эндоскопа, Длина зонда, Диаметр зонда, Объективы, Функция измерения, Звуковые комментарии, Список дефектов, Комментарии, Результат. Возможность индивидуального конфигурирования описательных модулей по требованию заказчика.

БАЗОВЫЙ БЛОК FLASHPACK 900 Характеристики VGA монитор 5” 800 х 600 пиксел; Режим длительной экспозиции для работы в зонах с недостаточной освещенностью; 2x цифровое увеличение изображения; Формат записи фотоизображения JPEG 640х480; Формат записи видеоизображения MPEG4 640х480; Поддержка карт памяти SD; Потоковый видеовыход SVGA; Питание: от сети переменного тока 90-250 В, 50/60 Гц / от встроенного литий-ионного аккумулятора 7.8 Ач (время автономной работы 3 ч); Температура работы от -20° до +80°C; Габаритные размеры 200 х 175 х 65 мм; Масса 1.2 кг; Устойчивость к воде, маслам и агрессивным средам.   Функциональные возможности Функции управления: Цифровое увеличение, усиление яркости изображения, фиксация изображения; Запись и просмотр фото и видеоизображения; Артикуляция посредством эргономичного джойстика, автоматический возврат дистальной части в исходное положение; Панель управления меню.   Функции меню: Зеркальное отображение; Текстовые комментарии; Настройки видеопроцессора; Установка даты и времени (временная метка); Настройки баланса белого; Выбор языка интерфейса; Форматирование карты памяти SD; Выбор внешней или внутренней памяти; Удаление файлов; Регулировка интенсивности подсветки.   Индикация на мониторе: Дата и время; Текстовые комментарии; Уровень заряда аккумулятора; Увеличение, усиление подсветки, заморозка и запись изображения; Галерея изображений/видео в полноэкранном или оконном формате; Превышение допустимого температурного диапазона работы зонда.   Интерфейсы: Для питания и заряда устройства; Для карты памяти SD; Для подключения сменного зонда; Для вывода изображения VGA.   EFSRV SRVISION EXPERT программное обеспечение: Захват видеоряда с эндоскопов по аналоговому интерфейсу. Сохранение стоп-кадров видеоряда с эндоскопов в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект. Запись видеоряда с эндоскопов в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000. Возможность записи по настраиваемому детектору движения, работающему с «живым» видео с эндоскопа. Возможность поворота «живого» видео на произвольный угол. Отображение зуммированного фрагмента «живого» видео эндоскопа в отдельном окне. Обработка на лету живого видео эндоскопа математическими фильтрами удаления шума, повышения чёткости изображения, выделения перепадов яркости, построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект. Конвертирование из формата SRVid в контейнер AVI и наоборот. Возможность монтажа фрагментов SRVid (склеивание, вырезание, перенос, перезапаковка) Ведение базы проектов с описательной частью каждого проекта. Обработка сохранённых стоп-кадров в выбранном проекте такие как: множественные  измерения расстояний от точки до точки, множественные измерения длины вдоль ломаной, множественные измерение углов, множественные измерения площади полигонов, множественные измерения  расстояния о точки до отрезка, множественный ввод строковых маркированных и немаркированных сообщений, возможность выборочно удаления, перемещения и изменения введённых примитивов с опцией их временного включения-выключения, связывание изображений, быстрое вырезание нужного фрагмента, зуммирование всего изображения, перемещаемая лупа переменного увеличения, изменение яркости и контрастности, позитивное/негативное изображение, ЧБ-цветной режимы, математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы Вставка произвольных изображений в текущее и передача их в произвольный заранее настроенный редактор изображений. Работа с гистограммой по всему изображению и по его фрагменту с возможностью закрашивания произвольным цветом фрагментов изображений. Вычисление относительных и абсолютных площадей закрашенных областей изображения. Коррекция баланса белого по всему изображению и по выделенной точке. Распечатывание изображение с описательной информацией. Генерация отчётов в форматах MS-WORD. Поиск по базе объектов внутри всех проектов по названию или фрагменту названия объекта, или по описательной части объектов. Описательная часть проекта модуля INVIZ-SCAN-RUS состоит из полей: Имя компании, Адрес компании, Имя объекта, Департамент, Головной департамент, Оборудование, Документы, Отчёты. Описательная часть изображения модуля INVIZ-SCAN-RUS состоит из полей: Организация, Тип инспекции, Имя объекта, Идентификатор объекта, Имя компонента, Идентификатор компонента, Имя узла, Инспектор, Номер удостоверения, Наименование эндоскопа, Тип эндоскопа, Длина зонда, Диаметр зонда, Объективы, Функция измерения, Звуковые комментарии, Список дефектов, Комментарии, Результат. Возможность индивидуального конфигурирования описательных модулей по требованию заказчика.

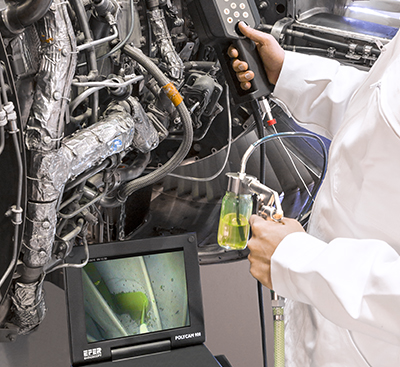

ФОТО
